贝雷片源于英国和美国早在第二次世界大战初期，于1938 年采用英国工程师唐纳德设计的、大量用于欧洲及远东战场的一种米字型桁架钢桥，后经过改进形成了现在的贝雷片。贝雷片通过连接和相关构造，可用来搭设临时或永久性桥梁、组装架桥机和龙门吊、组装各种排架和支撑架等，用途非常广泛。
1、主要技术内容
1）主要构配件有桁架、支撑架、角撑、础板、连接销轴和加强弦杆。
2）桁架长向接长、通过连接构造后，水平放置可用作梁，竖立放置可用作柱。
3）贝雷梁或贝雷柱根据荷载大小计算桁架的排数，但不得少于两排。相邻两排采用支撑架连接成整体。根据支撑架型号的不同，一片支撑架可连接两片、三片或四片桁架。
4）贝雷柱根据组装形式可有两种形式：排架柱和塔柱。当将三片或四片桁架平行放置并用支撑架连接时，形成的柱为排架柱；当将四片桁架互成90 度放置并用角撑和支撑架连接时，形成的柱为塔柱。
5）当采用标准桁架、最小间距排列仍不能满足受力要求时，可在标准桁架上、下表面附着加强弦杆，以增强抗弯、抗剪能力；也可采用新型桁架片。
6）贝雷片使用前应根据荷载设计桁架的选型、间距等参数，并重点考虑稳定性问题，特别是贝雷柱。
2、技术参数
1）桁架的标准尺寸是1.5m×3m，桁架并排间距可以是450mm、900mm 和1350mm，由支撑架的规格决定。

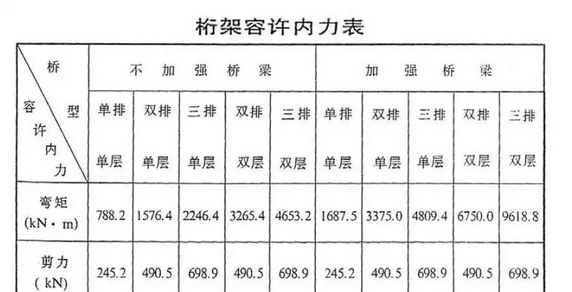

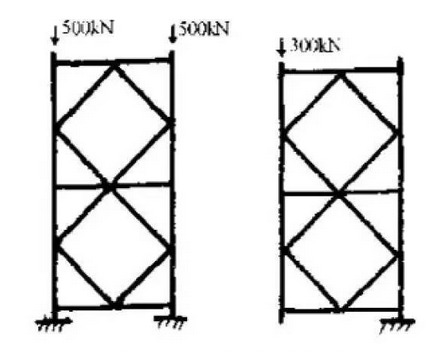

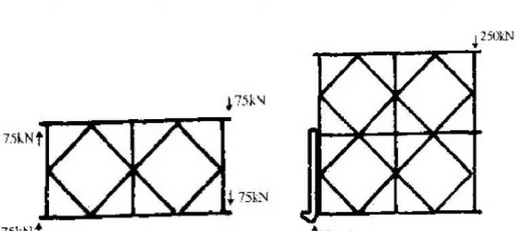

2）贝雷片各种承载力参数见图。
3、适用范围
偏远地区当施工条件不便于采用混凝土或型钢结构时，可用作永久性结构，如桥梁等。
施工中各种操作平台和支撑的搭设，当采用型钢结构只能一次性投入、不能重复利用时，采用贝雷片拼装各种平台和支撑。
